Teoria construirii unei bărci
|
|
Construcție și motoare |
|
Plan de lecție nr. 1 |
|
DESPRE LECȚIE |
|
|
Subiect |
Teoria construirii unei bărci |
|
Durata |
45 min |
|
Obiectiv (e) al lecției |
O înțelegere teoretică a aspectelor legate de modul în care se construiește o barcă - Elevii recunosc materialele și uneltele folosite - Elevii află avantajele și limitările țevilor din PVC - Elevii exersează munca în echipă și construcția creativă |
|
Ideea principală din spatele subiectului |
Înțelegerea generală a proiectului. Explicarea unui obiectiv. Prima etapă în ceea ce privește construirea bărcii. Materiale, unelte, metode de lucru. De exemplu, rezistența apei, piese suplimentare, materiale, lungime și lățime. Scopul este de a-și face o idee legat de rezultatul final al proiectului. |
|
Rezultatele lecției |
Elevul cunoaște principiile, uneltele, materialele și metodele de lucru din spatele construirii unei bărci. Înțelege conținutul proiectului care urmează. |
|
Competențe |
Metode de lucru, materiale, unelte. |
|
Metode |
- Întrebări și discuții ghidate - Demonstrații cu materiale - Activitate de lucru în grupuri mici pentru realizarea unei construcții din PVC. - Reflectare și evaluare reciprocă / feedback de la colegi |
|
Evaluare |
- Participare activă la discuții - Activitate practică de grup - Reflectare orală sau scrisă |
|
Conexiunea cu alte module |
Prima lecție din blocul de construire al prototipului. Modulul de fizică se poate desfășura înainte sau după. |
|
Relevanța pentru curriculum |
Tehnologie, inginerie, fizică |
|
Implicarea acționarilor |
Nici una |
|
Echipament și materiale necesare |
Pentru o echipă de 4-5 elevi |
||||||||||||
|
|
ACTIVITĂȚI PAS CU PAS |
|
|
Introducere (2 min) |
Profesorul explică scopul proiectului: construirea unei bărci robot care să ia mostre de apă. |
|
Activarea cunoștințelor anterioare (5 min) |
Întrebați elevii: - Ce materiale ați folosi ca să construiți o barcă mică? - Ce face o ambarcațiune să fie bună? - Ce materiale sunt nepotrivite pentru folosirea pe apă? |
|
Teorie: Avantajele și dezavantajele PVC (10 min) |
Avantaje: este ușor, dur, rezistent la coroziune, ieftin, impermeabil. Dezavantaje: sensibil la UV, rezistență scăzută la căldură. |
|
Demonstrație de material (5 min) |
Fiecare grup primește mostre de PVC pentru a le testa și compara. Elevii evaluează care pare cel mai bun pentru structura bărcii și de ce. |
|
Mini-activitate de construcție (15 min) |
Echipele construiesc un cadru rectangular din PVC. Se folosesc conectori de bază. Opțional: lipiți și tăiați dacă este posibil. |
|
Reflectare și recapitulare (5 min) |
Discuție: - Ce a funcționat bine ? - Ce provocări au apărut ? - Cum ar putea fi îmbunătățit designul? - Este PVC-ul un material bun pentru structura unei bărci? |
|
Evaluare |
Discuție și feedback |
|
Prezentare și materiale |
Lecția 1 Prezentare, Fișă de lucru pentru elevi Anexa 1 – Fișă de lucru pentru elevi (vezi mai jos) Anexa 2 – Material pentru pregătirea lecției 1 (vezi mai jos) |
Anexa 1 – Fișă de lucru pentru elevi
Înțelegerea PVC – Materiale și construcție

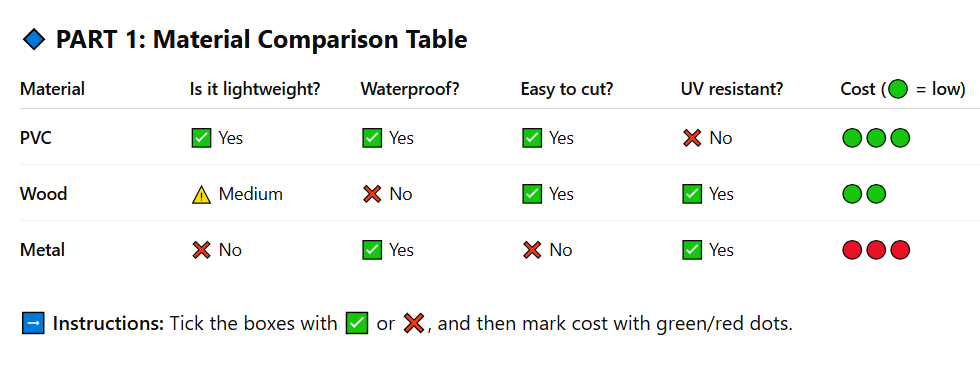

PARTEA 1: Tabel pentru compararea materialelor
|
Material |
Ușor? |
Rezistent la apă? |
Ușor de tăiat? |
Rezistent la UV? |
Cost |
|
PVC |
|||||
|
Lemn |
|||||
|
Metal |
Instrucțiuni: Bifați căsuțele cu ✅ Da, ⚠️ Mediu sau ❌ Nu, și apoi marcați costul cu puncte verzi sau roșii.
PARTEA 2: Întrebări pentru discuți de grup
- Care material crezi că este cel mai bun pentru construirea unei bărci mici controlată de la distanță?
- Care sunt cele mai importante caracteristici pentru folosirea pe apă?
- De ce crezi că a fost ales PVC-ul pentru acest proiect?
Scrie 2-3 propoziții mai jos pentru a rezuma opinia ta.
PARTEA 3: Mini-reflecție (după sarcina de construire)
- Ce a fost ușor la construirea cadrului de PVC?
- Ce a fost dificil ?
- Ce s-ar îmbunătăți la următoarea ta versiune?
Anexa 2. Material de pregătire pentru Lecția 1
Lista de verificat a profesorului
|
Criterii |
Excelent (3) |
Bun (2) |
Necesită sprijin (1) |
|
A participat active la munca de grup |
|||
|
A înțeles calitățile cheie ale PVC-ului |
|||
|
A contribuit cu idei la discuția de grup |
|||
|
A construit o structură cadru de bază |
|||
|
A reflectat asupra succeselor și provocărilor |
Comentarii
Notițele profesorului legat de colaborare, întrebările puse, sau strategiile de rezolvare a problemelor observate
Sarcina elevului: Tabelul de comparare a materialelor (foaia de răspuns), discuții (dacă au fost necesare)
Informații pentru profesori
Introducere
Astăzi ne îmbarcăm într-o călătorie pentru a construi o barcă radio controlată folosind țevi PVC. Acest proiect nu doar că ne introduce în elementele de bază ale construcției unei bărci și a designului ei ci scufundă în proprietățile PVC-ului ca material versatile de construcție.
Obiective
- Înțelegerea proprietăților țevilor de PVC, explorarea motivului pentru care a fost ales PVC-ul pentru construirea structurii portante a bărcii, incluzând lipsa de greutate, puterea, rezistența la coroziune și caracteristicile de rezistență la apă.
- Învățarea principiilor de bază ale proiectării unei bărci, obținerea informațiilor esențiale despre fundamentele proiectării bărcilor, cu accent pe stabilitate, flotabilitate și manevrabilitate.
- Dezvoltarea spiritului de echipă și a abilităților de rezolvare a problemelor prin experiență practică, îmbunătățind colaborarea și capacitatea de soluționare a problemelor, aspect esențiale în proiectele de inginerie și design.
Materialul ales – PVC
PVC-ul, sau policlorura de vinil, este un plastic versatil folosit într-o gamă largă de proiecte de construcții și inginerie. Pentru barca noastră radio-controlată PVC-ul oferă un echilibru excelent între durabilitatea ușoară și ușurința de prelucrare, ceea ce îl face un material ideal atât pentru începători cât și pentru constructorii experimentați.
Avantajele țevilor de PVC
- Greutate redusă – Densitatea scăzută a PVC-ului face ca barca noastră să fie ușor de manevrat și transportat, aspect crucial pentru modelele radio-controlate.
- Rezistență – În ciuda greutății reduse, PVC-ul este suficient de robust pentru a rezista presiunii apei și solicitărilor mecanice din timpul mișcării.
- Rezistența la coroziune – Spre deosebire de metale, PVC-ul nu corodează la contactul cu apa, asigurând durabilitatea șasiului bărcii.
- Impermeabilitate – Fiind în mod natural impermeabil, PVC-ul oferă o bază excelentă pentru orice vehicul acvatic.
- Rentabilitate – PVC-ul nu este doar ușor de găsit, ci și accesibil ca preț, ceea ce face acest proiect realizabil pentru oricine.
Considerații
Deși PVC-ul oferă numeroase avantaje, este important să fie luate în considerare și limitările sale, precum sensibilitatea la radiațiile UV și rezistența termică mai scăzută. Totuși, pentru aplicația noastră și cu o îngrijire adecvată, beneficiile PVC-ului depășesc cu mult aceste aspecte.
Selectarea țevilor din PVC
Alegerea tipului corect de țeavă din PVC este esențială pentru succesul proiectului nostru de barcă radio-controlată. O selecție adecvată garantează durabilitatea, performanța și stabilitatea bărcii în diverse condiții de apă.
Criterii esențiale de selecție
- Diametru și grosime – Diametrul și grosimea pereților țevilor din PVC influențează flotabilitatea și rezistența bărcii. Un diametru mai mare oferă o flotabilitate sporită, dar poate crește greutatea. Este esențial un echilibru optim.
- Tipul de PVC – Nu tot PVC-ul este la fel. PVC-ul de tip Schedule 40 este utilizat frecvent datorită echilibrului între flexibilitate, rezistență și rentabilitate.
- Lungime – Lungimea țevilor din PVC va determina dimensiunea bărcii. Este important să fie aleasă o lungime care oferă suficient spațiu pentru componente, dar care să permită și o manevrabilitate ușoară.
- Rezistență la UV – Deși PVC-ul este în general sensibil la radiațiile UV, există țevi din PVC rezistente la UV, recomandate pentru aplicații în aer liber așa cum este proiectul nostru.
Sfaturi practice
- Ține cont de mediul de utilizare – Apa sărată și apa dulce au efecte diferite asupra materialelor.
- Gândește-te la scopul bărcii – Bărcile de curse pot necesita specificații diferite față de modelele de agrement.
- Siguranța pe primul loc – Asigură-te că marginile țevilor din PVC tăiate sunt șlefuite și netede pentru a preveni accidentările în timpul construcției.
Concluzie
Selecția țevilor din PVC reprezintă un pas critica care influențează designul general și funcționalitatea bărcii noastre radio-controlate. Prin înțelegerea și aplicarea acestor criterii de selecție putem crea o ambarcațiune durabilă, eficientă și sigură care să atingă obiectivele proiectului nostru.
Limitări principale ale PVC-ului
Sensibilitatea la UV
- Expunerea PVC-ului la lumina ultravioletă (UV) poate duce la degradarea materialului în timp, afectând integritatea și aspectul acestuia. Acest aspect este esențial deoarece bărcile noastre vor fi utilizate frecvent în exterior.
- Strategie de atenuare – Folosește vopsea sau un material sigilant rezistent la UV pentru a proteja șasiul PVC al bărcii, prelungind durata de viață și menținând aspectul estetic.
Sensibilitatea termică
- PVC-ul poate deveni mai rigid și chiar fragil la temperaturi scăzute, în timp ce temperaturile ridicate pot să-l înmoaie sau să-l deformeze. Această sensibilitate termică poate afecta performanța și durabilitatea bărcii în diferite condiții climatice.
- Strategie de atenuare – Deși mediul de operare al proiectului nostru este în principal apa, unde fluctuațiile extreme de temperatură sunt mai puțin frecvente, este recomandat să depozitezi barca într-un mediu cu temperatură controlată atunci când nu este folosită.
Limitări esențiale ale PVC-ului
Conștientizarea limitărilor PVC-ului, în special sensibilitatea lui la lumina UV și variațiile de temperatură, este esențială. Prin implementarea unor strategii simple de atenuare putem extinde semnificativ durabilitatea și performanța bărcilor noastre radio-controlate, asigurându-ne că rămân o sursă de învățare și bucurie pentru mult timp.
Demonstrarea proprietăților PVC-ului
Pentru a aprecia pe deplin motivul pentru care este ales PVC-ul pentru proiectul nostru de barcă radio-controlată este crucial să înțelegem proprietățile sale fizice. Acest segment va oferi o demonstrație practică a țevilor din PVC, scoțând în evidență caracteristicele sale cheie și modul în care acestea contribuie la potrivirea lor pentru cerințele noastre de construcție.
Demonstrarea materialului
Expune diverse mostre de țevi din PVC, evidențiind diferențele de grosime, diametru și flexibilitate.
- Interacțiune fizică – Permite participanților să manipuleze țevile din PVC, să le îndoaie și să le bată ușor pentru a simți rezistența și flexibilitatea acestora.
- Comparație – Dacă este posibil, compară PVC-ul cu alte materiale (cum ar fi lemnul sau metalul) pentru a evidenția avantajele sale în aplicația noastră specifică.
Demonstrarea materialului
Această demonstrație practică nu doar consolidează cunoștințele teoretice prezentate anterior, ci și aprofundează înțelegerea noastră asupra proprietăților fizice ale PVC-ului.
Experimentarea directă a acestor caracteristici ne permite să apreciem de ce PVC-ul este un material excelent pentru construirea unor bărci radio-controlate durabile și eficiente.
Construirea unui model de șasiu din PVC
Acum vom trece de la teorie la practică. Această parte a sesiunii este dedicată aplicării cunoștințelor dobândite prin construirea unui model de bază al șasiului folosind țevile din PVC. Această experiență practică este crucială pentru a înțelege procesul de asamblare și aplicarea concretă a proprietăților PVC-ului.
Construirea unui model de șasiu din PVC
Obiective
- Aplicarea cunoștințelor teoretice despre țevile din PVC într-un context practic.
- Dezvoltarea abilităților de bază în construcție, inclusiv măsurarea, tăierea și asamblarea țevilor din PVC.
- Dezvoltarea spiritului de echipă și a abilităților de rezolvare a problemelor, pe măsură ce participanții lucrează împreună pentru a construi modelele lor.
Ghid pas cu pas
- Rezumat al designului – Revizuiește specificațiile de proiect pentru șasiu, punând accent pe dimensiuni, materiale necesare și structura generală.
- Pregătirea materialelor – Măsoară și taie țevile din PVC la lungimile necesare, asigurând precizia pentru o potrivire perfectă.
- Asamblare – Conectează țevile din PVC folosind conectori și adeziv (dacă este necesar), urmând planul de design pentru a construi șasiul.
- Controlul calității – Verifică șasiul asamblat pentru stabilitate și conformitate cu rezumatul de design. Efectuează ajustări dacă este nevoie.
Sfaturi practice
- Asigură-te că toate tăieturile sunt drepte și curate pentru o asamblare stabilă.
- Aplică adezivul cu moderație și lasă suficient timp de uscare pentru o fixare solidă.
- Colaborează și comunică eficient în cadrul echipei pentru a eficientiza procesul de construcție.
Puncte de discuție
- Evaluarea modelului – Evaluează în ce măsură modelele construite respectă criteriile de design discutate anterior. Ia în considerare aspecte precum stabilitatea, durabilitatea și conformitatea cu specificațiile inițiale de proiect.
- Provocări întâmpinate - Împărtășește și discută orice dificultăți apărute în timpul procesului de construcție, inclusiv modul în care acestea au fost depășite. Această discuție poate evidenția strategii de rezolvare a problemelor și zone ce necesită îmbunătățiri.
- Dezvoltarea abilităților – Reflectează asupra abilităților dezvoltate prin această activitate, cum ar fi lucrul în echipă, precizia în construcție și rezolvarea problemelor. Discută modul în care aceste abilități pot fi aplicate în proiecte viitoare sau alte contexte.
- Feedback privind materialele – Colectează opiniile participanților despre lucrul cu țevile din PVC, inclusiv părerile lor despre ușurința utilizării, performanța și potrivirea materialului pentru proiecte similare.
Întrebări de reflecție
- 1. Care sunt avantajele utilizării țevilor din PVC pentru construirea bărcii?
- 2. Cu ce provocări te poți confrunta atunci când lucrezi cu țevile din PVC ?
- 3. Cum poți asigura stabilitatea și siguranța bărcii tale ?
Vă rugăm să rețineți că puteți atașa materiale informative, dacă decideți să creați așa ceva, chiar aici, ca pagini separate.
|
