Drono laivo gamyba ir naudojimas

	Konstravimas ir varikliai
	Pamokos planas #1

APIE PAMOKĄ
Tema	Laivų statybos teorija
Trukmė	45 min.
Pamokos tikslas(-ai)	Laivų statybos aspektų teorinis suvokimas.  Mokiniams atpažinti naudojamas medžiagas ir įrankius  Mokinių supažindinimas su PVC vamzdžių privalumais ir apribojimais  Mokinių komandinio darbo ir kūrybinio konstravimo praktika
Didžioji temos idėja	Bendras projekto suvokimas. Tikslo paaiškinimas. Pirmasis laivo statybos etapas. Medžiagos, įrankiai, darbo metodai. Pavyzdžiui, atsparumas vandeniui, papildomos detalės, medžiagos, ilgis ir plotis. Tikslas – susidaryti galutinio projekto rezultato idėją.
Pamokos rezultatai	Mokiniai sužino laivų statybos principus, įrankius, medžiagas ir darbo metodus. Būsimo projekto turinio suvokimas.
Kompetencijos	Darbo metodai, medžiagos, įrankiai.
Metodai	 Nukreipiamieji klausimai ir diskusija  Medžiagos demonstravimas  Kuriamoji užduotis mažoms grupėms naudojant PVC  Refleksija ir kolegų atsiliepimai
Vertinimas	 Aktyvus dalyvavimas diskusijoje  Praktinis grupinis darbas  Žodinė arba rašytinė refleksija
Ryšys su kitais moduliais	Pirmoji prototipo kūrimo bloko pamoka. Fizikos modulis gali vykti prieš arba po.
Aktualumas mokymo programai	Technologijos, inžinerija, fizika
Suinteresuotųjų šalių įtraukimas	Nėra

REIKALINGA ĮRANGA IR MEDŽIAGOSVienai 4–5 mokinių komandai

Prekė Kiekis Pastabos Keletas medinių ir metalinių objektų palyginimui 5 Kad ir kokius pavyzdžius rastumėte Keletas PVC vamzdžių pavyzdžių, skirtingų skersmenų, kampų, po kelis kiekvienai grupei išbandyti 5 6–10 pavyzdžių kiekvienai grupei Rekomenduojamas įrankių sąrašas: dėlionė, rankinis pjūklas, matavimo juosta, žymeklis, tepalas ir atsuktuvas. Vieną – klasei, kitą – grupei Elementai gali būti skirti visoms grupėms arba kažkam atskirai, pvz., atsuktuvas, matavimo juosta, žymeklis.

UŽDUOTYS, PAŽINGSNIUI
Įvadas (2 min.)	Mokytojas paaiškina projekto tikslą: sukonstruoti robotinę valtį vandens mėginiams imti.
Ankstesnių žinių aktyvavimas (5 min.)	Paklauskite mokinių: - Kokias medžiagas naudotumėte mažam laiveliui statyti? - Ko reikia gerai vandens transporto priemonei? - Kokios medžiagos netinka naudoti vandenyje?
Teorija: PVC privalumai ir trūkumai (10 min.)	Privalumai: lengvas, tvirtas, atsparus korozijai, pigus, atsparus vandeniui. Trūkumai: jautrus UV spinduliams, mažas atsparumas karščiui.
Medžiagos demonstravimas (5 min.)	Kiekviena grupė gauna PVC vamzdžių pavyzdžius, kuriuos gali išbandyti ir palyginti. Mokiniai įvertina, kuris iš jų geriausiai tinka laivelio rėmui ir kodėl.
Mini konstravimo veikla (15 min.)	Komandos iš PVC sukonstruoja stačiakampį rėmą. Naudojamos paprastos jungtys. Pasirinktinai: esant poreikiui, rėmų gaminimui naudokite klijus ir/ar pjūklą.
Apmąstymai ir apibendrinimas (5 min.)	Diskusija: - Kas veikė gerai? - Su kokiais iššūkiais susidūrėte? - Kaip būtų galima patobulinti dizainą? - Ar PVC vamzdžiai gera medžiaga valties rėmui?
Vertinimas	Diskusija ir atsiliepimai
Pristatymas ir medžiagos	1 pamokos pristatymas,Mokinio darbalapis 1 priedas – Mokinių darbalapis (žr. toliau) 2 priedas. 1 pamokos pasiruošimo medžiaga (žr. toliau)

---

1 priedas – Mokinių darbalapis

PVC supratimas – medžiagos ir dizainas

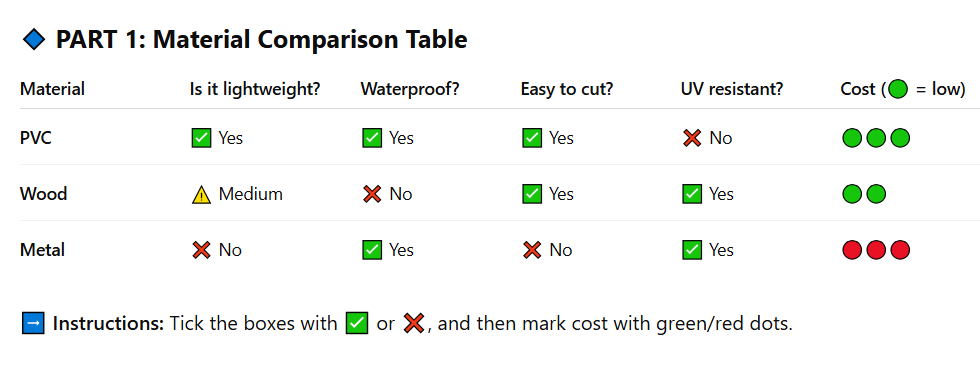

1 DALIS: Medžiagų palyginimo lentelė

Medžiaga	Lengvas?	Atsparus vandeniui?	Lengva pjaustyti?	Atsparus UV spinduliams?	Kaina
PVC
Mediena
Metalas

Instrukcijos: Pažymėkite langelius su ✅ - Taip, ⚠️ - Vidutinis arba ❌ - Ne, o kainą pažymėkite žaliais / raudonais taškais.

2 DALIS: Grupinės diskusijos klausimai

• Kokia medžiaga, jūsų manymu, geriausiai tinka mažam nuotoliniu būdu valdomam laivui statyti?
• Kokios yra svarbiausios savybės medžiagos naudojimui vandenyje?
• Kodėl, jūsų manymu, šiam projektui pasirinktas PVC?

Žemiau parašykite 2–3 sakinius, apibendrinančius jūsų nuomonę.

3 DALIS: Mini refleksija (po statybos užduoties)

1. Kas buvo lengva statant PVC rėmą?
2. Kas buvo sudėtinga?
3. Ką patobulintumėte savo kitoje versijoje?

---

Mokytojo vertinimo lentelė

Kriterijai	Puikiai (3)	Gerai (2)	Reikia pagalbos (1)
Aktyviai dalyvavo grupiniame darbe
Suprato pagrindines PVC savybes
Teikė idėjas grupės diskusijoje
Sukūrė paprastą rėmo struktūrą
Apmąstė tai, kas pavyko ir kokie sunkumai iškilo

Komentarai
Mokytojo pastabos apie bendradarbiavimą, užduotus klausimus ar pastebėtas problemų sprendimo strategijas

Mokinio užduotis: Medžiagų palyginimo lentelė (atsakymų lapo pavyzdys), aptarimas, jei reikia





---

Informacija mokytojams

Įvadas

Šiandien mes leidžiamės į kelionę, kurios metu konstruosime radijo bangomis valdomą laivą iš PVC vamzdžių. Šis projektas ne tik supažindins mus su valties projektavimo ir konstrukcijos pagrindais, bet ir gilinsis į PVC, kaip universalios statybinės medžiagos, savybes.

Tikslai:

• Supraskite PVC vamzdžių savybes

Ištirkite, kodėl laivelio rėmui gaminti pasirinktas PVC, įskaitant jo lengvumą, tvirtumą,         atsparumą korozijai ir vandeniui.

• Sužinokite pagrindinius laivų projektavimo principus

Įgyti įžvalgų apie laivų projektavimo pagrindus, daugiausia dėmesio skiriant stabilumui, plūdrumui ir manevringumui.

• Ugdykite komandinį darbą ir problemų sprendimo įgūdžius

Per praktinę patirtį, lavinti bendradarbiavimo įgūdžius ir problemų sprendimo gebėjimus, kurie yra labai svarbūs inžinerijos ir dizaino projektuose.

Pasirinkta medžiaga – PVC

PVC, arba polivinilchloridas, yra universalus plastikas, naudojamas įvairiuose statybos ir inžineriniuose projektuose. Mūsų radijo bangomis valdomoje valtyje PVC pasižymi puikiu lengvumo, patvarumo ir paprasto naudojimo balansu, todėl tai ideali medžiaga tiek pradedantiesiems, tiek patyrusiems kūrėjams.

PVC vamzdžių privalumai

1. Mažas svoris: Dėl mažo PVC tankio mūsų valtis lengvai manevruojama ir transportuojama, o tai labai svarbu nuotoliniu būdu valdomiems modeliams.
2. Stiprumas: Nepaisant lengvumo, PVC yra pakankamai tvirtas, kad atlaikytų vandens slėgį ir mechaninio judėjimo stresą.
3. Atsparumas korozijai: Skirtingai nuo metalų, PVC nerūdija veikiamas vandens, todėl mūsų valties rėmas yra ilgaamžis.
4. Atsparus vandeniui: Būdamas iš esmės atsparus vandeniui, PVC suteikia puikų pagrindą bet kokiai vandens transporto priemonei.
5. Ekonomiškas: PVC yra ne tik lengvai prieinamas, bet ir įperkamas, todėl šis projektas prieinamas visiems.

Pasvarstymai

Nors PVC turi daug privalumų, svarbu atsižvelgti ir į jo trūkumus, tokius kaip jautrumas UV spinduliuotei ir mažesnis atsparumas karščiui. Tačiau mūsų pritaikymo atveju ir tinkamai prižiūrint, PVC privalumai gerokai atsveria šiuos rūpesčius.

PVC vamzdžių pasirinkimas

Tinkamo PVC vamzdžio tipo pasirinkimas yra labai svarbus mūsų radijo bangomis valdomo laivo projekto sėkmei. Tinkamas pasirinkimas užtikrina laivo patvarumą, našumą ir stabilumą įvairiomis vandens sąlygomis.

Pagrindiniai atrankos kriterijai:

1. Skersmuo ir storis: PVC vamzdžių skersmuo ir sienelės storis turi įtakos valties plūdrumui ir stiprumui. Didesnis skersmuo suteikia daugiau plūdrumo, tačiau gali padidinti svorį. Optimalus balansas yra būtinas.
2. PVC tipas: Ne visos PVC medžiagos yra vienodos. 40 profilio PVC dažniausiai naudojamas dėl lankstumo, tvirtumo ir ekonomiškumo pusiausvyros.
3. Ilgis: PVC vamzdžių ilgis nulems mūsų valties dydį. Svarbu pasirinkti tokį ilgį, kad būtų pakankamai vietos komponentams, kartu užtikrinant lengvą manevringumą.
4. Atsparumas UV spinduliams: Nors PVC paprastai yra jautrus UV spinduliams, lauko sąlygoms, tokioms kaip mūsų, rekomenduojami UV spinduliams atsparūs PVC vamzdžiai.

Praktiniai patarimai

• Atsižvelkite į aplinką, kurioje bus naudojama valtis. Sūrus ir gėlas vanduo medžiagoms daro skirtingą poveikį.
• Pagalvokite apie laivelio paskirtį. Lenktyninėms valtims gali reikėti kitokių specifikacijų, palyginti su laisvalaikio modeliais.
• Svarbiausia – saugumas! Įsitikinkite, kad nupjautų PVC vamzdžių kraštai yra nušlifuoti ir lygūs, kad išvengtumėte traumų surinkimo metu.

Išvada

PVC vamzdžių pasirinkimas yra labai svarbus žingsnis, turintis įtakos bendram mūsų radijo bangomis valdomo laivelio dizainui ir funkcionalumui. Suprasdami ir taikydami šiuos pasirinkimo kriterijus, galime sukurti patvarią, efektyvią ir saugią vandens transporto priemonę, kuri atitiktų mūsų projekto tikslus.

Pagrindiniai PVC trūkumai:

UV jautrumas

• PVC veikiamas ultravioletinių (UV) spindulių laikui bėgant gali degraduoti, paveikiant medžiagos vientisumą ir išvaizdą. Į tai labai svarbu atsižvelgti, nes mūsų valtys dažnai bus naudojamos lauke.
• Poveikio mažinimo strategija: naudokite UV spinduliams atsparius dažus arba hermetiką, kad apsaugotumėte savo valties PVC rėmą, prailgintumėte jo tarnavimo laiką ir išlaikytumėte estetinį patrauklumą.

Terminis jautrumas

• PVC gali tapti standesnis ir potencialiai trapus esant žemai temperatūrai, o dėl aukštos temperatūros jis gali suminkštėti arba deformuotis. Šis terminis jautrumas gali turėti įtakos laivelio eksploatacinėms savybėms ir ilgaamžiškumui skirtingose temperatūrose.
• Poveikio mažinimo strategija: Nors mūsų projekto eksploatavimo aplinka daugiausia yra vanduo, kuriame dideli temperatūros svyravimai yra retesni, nenaudojamą valtį naudinga laikyti kontroliuojamos temperatūros aplinkoje.

Pagrindiniai PVC apribojimai

Labai svarbu žinoti apie PVC trūkumus, ypač jo jautrumą UV spinduliams ir temperatūros svyravimams. Įgyvendindami paprastas poveikio mažinimo strategijas, galime gerokai pailginti savo radijo bangomis valdomų laivų patvarumą ir našumą, užtikrindami, kad jie ilgą laiką išliktų mokymosi ir malonumo šaltiniu.

PVC savybių demonstravimas

Norint iki galo suprasti, kodėl mūsų radijo bangomis valdomo laivo projektui pasirinktas PVC, labai svarbu suprasti jo fizines savybes. Šiame segmente bus praktiškai pademonstruoti PVC vamzdžiai, pabrėžiant jų pagrindines savybes ir kaip jos prisideda prie jų tinkamumo mūsų statybos poreikiams.

Medžiagos demonstravimas

Parodykite įvairius PVC vamzdžių pavyzdžius, atkreipdami dėmesį į storio, skersmens ir lankstumo skirtumus.

• Fizinė sąveika: leiskite dalyviams paimti PVC vamzdžius, juos lenkti ir baksnoti, kad pajustų jų tvirtumą ir lankstumą.
• Palyginimas: jei įmanoma, palyginkite PVC su kitomis medžiagomis (pvz., medžiu ar metalu), kad nustatytumėte jo pranašumus konkrečiam mūsų pritaikymo atvejui.

Medžiagos demonstravimas

Ši praktinė demonstracija ne tik sustiprina anksčiau perteiktas teorines žinias, bet ir pagilina mūsų supratimą apie PVC fizines savybes.

Patirdami šias PVC savybes patys, galime suprasti, kodėl PVC yra puikus medžiagos pasirinkimas statant patvarius ir efektyvius radijo bangomis valdomus laivus.

PVC rėmo modelio kūrimas

Dabar pereisime nuo teorijos prie praktikos. Ši mūsų užsiėmimo dalis skirta pritaikyti tai, ko išmokome, konstruojant pagrindinį rėmo modelį iš PVC vamzdžių. Ši praktinė patirtis yra labai svarbi norint suprasti surinkimo procesą ir praktinį PVC savybių pritaikymą.

PVC rėmo modelio kūrimas

Tikslai

• Pritaikyti teorines žinias apie PVC vamzdžius praktiškai.
• Ugdyti pagrindinius konstravimo įgūdžius, įskaitant PVC vamzdžių matavimą, pjovimą ir surinkimą.
• Skatinti komandinį darbą ir problemų sprendimą, dalyviams kartu kuriant savo modelius.

Užduotys, pažingsniui

1. Dizaino santrauka: Peržiūrėkite rėmo projektavimo specifikacijas, pabrėždami matmenis, reikalingas medžiagas ir bendrą konstrukciją.
2. Medžiagos paruošimas: Išmatuokite ir supjaustykite reikiamo ilgio PVC vamzdžius, užtikrindami tikslumą idealiam atitikimui.
3. Surinkimas: Prijunkite PVC vamzdžius jungtimis ir klijais (jei reikia), vadovaudamiesi rėmo surinkimo projekto brėžiniu.
4. Kokybės patikrinimas: Patikrinkite surinkto rėmo stabilumą ir atitiktį projekto aprašui. Prireikus atlikite pakeitimus.

Praktiniai patarimai

• Užtikrinkite, kad visi pjūviai yra tiesūs ir švarūs, kad surinktas rėmas būtų stabilus.
• Naudokite klijus saikingai ir palikite pakankamai laiko išdžiūti, kad sukibimas būtų tvirtesnis.
• Bendradarbiaukite ir efektyviai bendraukite savo komandoje, siekiant supaprastinti statybos procesą.

Apmąstymai ir diskusija

Po praktinės PVC rėmo konstravimo užduoties laikas apmąstyti patirtį, aptarti rezultatus ir atsakyti į visus klausimus. Šios skilties tikslas – įtvirtinti žinias, pasidalyti įžvalgomis ir pasiruošti būsimiems projektams.

Diskusijų temos

1. Modelio vertinimas: Įvertinkite, kaip sukurti modeliai atitinka anksčiau aptartus projektavimo kriterijus. Atsižvelkite į tokius aspektus kaip stabilumas, ilgaamžiškumas ir atitikimas pradinėms projektavimo specifikacijoms.
2. Iššūkiai, su kuriais buvo susidurta: Pasidalykite ir aptarkite visus statybos proceso metu iškilusius iššūkius, įskaitant tai, kaip jie buvo įveikti. Ši diskusija gali išryškinti problemų sprendimo strategijas ir tobulintinas sritis.
3. Įgūdžių ugdymas: Apmąstykite šios veiklos metu išugdytus įgūdžius, tokius kaip komandinis darbas, konstravimo tikslumas ir problemų sprendimas. Aptarkite, kaip šiuos įgūdžius galima pritaikyti būsimuose projektuose ar kituose kontekstuose.
4. Atsiliepimai apie medžiagas: Surinkite dalyvių atsiliepimus apie darbą su PVC vamzdžiais, įskaitant jų mintis apie medžiagos naudojimo paprastumą, našumą ir tinkamumą panašiems projektams.

Apmąstymo klausimai

• 1. Kokie PVC vamzdžių naudojimo valties statybai privalumai?
• 2. Su kokiais iššūkiais galite susidurti dirbdami su PVC vamzdžiais?
• 3. Kaip galite užtikrinti savo valties stabilumą ir saugumą?

---
